راهنمای نصب سیستم اعلام حریق سنس

نحوه نصب اعلام حریق سنس

نقشه سیم کشی اعلام حریق در سیستم‌های متعارف و سیم کشی اعلام حریق آدرس پذیر تقریبا مشابه هم است و در هر دو سیستم دو سیم وارد شستی و دو سیم دیگر از آن خارج می‌شود.

 سربندی سیم‌های ورودی و خروجی روی ترمینال‌های داخل شستی، می‌بایست مطابق دستورالعمل سازنده انجام شود.

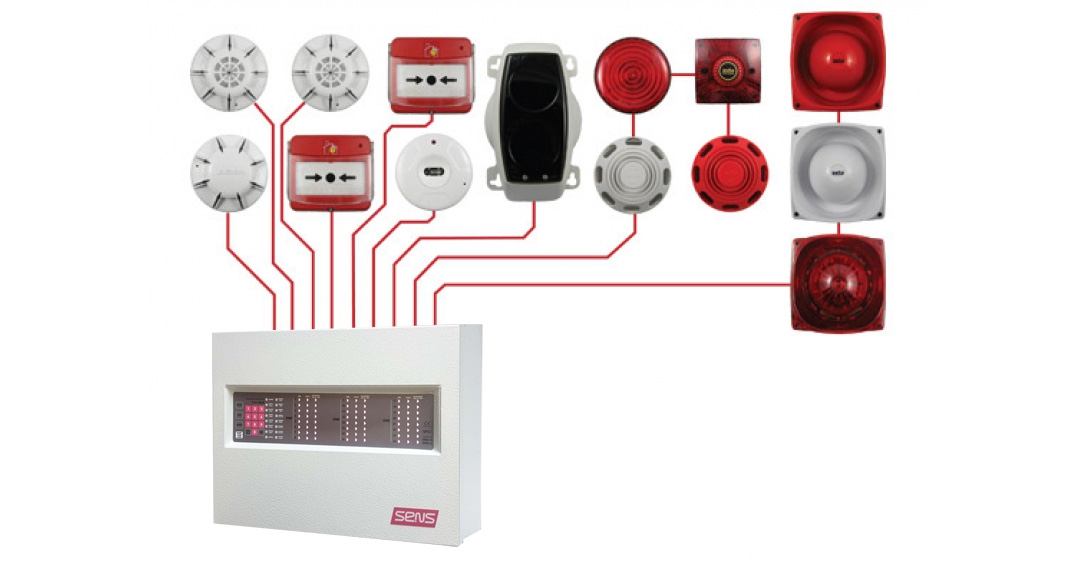

تجهیزات سیستم اعلام حریق سنس شامل دتکتور، شستی، دتکتورهای گاز، آژیر ریموت اندیکاتور یا LED وپنل اعلام حریق است که برای نصب اعلام حریق به این تجهیزات نیاز است.

نصب سیستم های اعلام حریق سنس مانند بقیه سیستم ها می باشد و تفاوت چندانی ندارد.

اصول سیم کشی اعلام حریق

• استفاده از روشهای صحیح سیم کشی و مطابق با استاندارد در سیستم های اعلام حریق بسیار مهم است .
• در سیم کشی اعلام حریق در صورتی که از کابل های استاندارد و مناسب استفاده نشود یا سیم کشی دارای اشکال باشد می تواند باعث عدم عملکرد صحیح سیستم در موقع بروز حریق گردد.
• کابل کشی باید مطابق با نقشه اعلام حریق سنس انجام شود.
• باید با اصول نقشه خوانی اعلام حریق اشنا باشید.
• بعد از کابل کشی دتکتورهای حرارتی و دود، شستی‌ها را نصب نمایید.
• سیم زمین را به بدنه فلزی پانل وصل نمایید. طبق دستورالعمل‌های آزمایش ارائه شده در کاتالوگ دستگاه مرکز کنترل را آزمایش نمایید.
• سیمهای ورودی را قبل از آزمایش کامل دستگاه به ترمینال‌های آن وصل نکنید. سایر تجهیزات را به تابلوی کنترل مرکزی وصل و کلیه دتکتورها را تا اتمام کارهای ساختمانی (که با گرد و غبار احتمالی همراه است) از پایه‌های آن خارج کنید، تا به دلیل ورود گرد و غبار به داخل آن‌ها، آژیر مزاحمت ایجاد نکند.
• هنگامی که کلیه کارهای ساختمانی تمام شد و گرد و غباری وجود نداشت، مطمئن شوید که برق ۲۲۰ ولت دستگاه قطع شده و اتصال باطری‌ها جدا شده است. سپس کامل بودن مدار سیم کشی را به وسیله یک اهم متر چک کنید.
• دقت کنید در این مرحله سیستم را به وسیله مگا اهم سنج آزمایش نکنید. این مرحله سیم کشی اعلام حریق بسیار حساس است. برای اینکار بهتر است از کمک یک برقکار ماهر بهره ببرید.
• برای جلوگیری از وارد شدن صدمه به دستگاه در هنگام اتصال سیم‌ها باطری‌ها را از داخل دستگاه بردارید. بعد از آزمایش کردن سیم بندی دستگاه، مقاومت‌های انتهای خط را از ترمینال دستگاه باز کنید و آن‌ها را به ترمینال‌های آخرین آشکارساز و آخرین آژیر هر مدار وصل کنید.
• زمانی که مطمئن شدید کلیه اتصالات محکم و عایق روی سیم‌ها سالم‌اند، باتری‌ها را در داخل دستگاه جایگزین و سیم آن را وصل کرده و سپس برق دستگاه را نیز متصل کنید. حال می‌توانید دستگاه را به طور کامل و عملی تست نمایید.
• این آزمایش‌ها باید با باطری‌های مرغوب و پر اجرا شوند. باطری‌های نامرغوب حتی اگر شارژ شوند. باعث اعلام اشکال می‌گردند. لازم است در موقع لزوم و در زمان‌های معینی سیستم بازدید شود و اشکالات احتمالی آن رفع گردد.

مراحل نصب سیستم اعلام حریق سنس

• سیسم کشی برای دتکتورها (چه دتکتور دودی په دتکتور حرارتی)
• سیم کشی و نصب ریموت اندیکاتور اعلام حریق
• سیم کشی شسی های اعلام حریق
• سیم کشی برای راه اندازی پنل اعلام حریق
• سیم بندی آژیر و کلیه تجهیزات هشدار
• اتصال دتکتور های گازی،پرشر سوئیچ و فلومیترها در سیستم اعلام حریق
