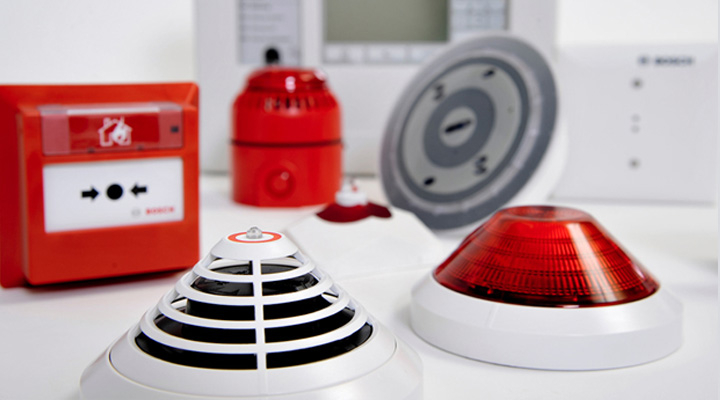

دتكتور مولتي سنسور فتو الكتريك دود و حرارت 24 ولت

اصول کار: اين آشكار ساز ابزار مناسبي براي تشخيص انواع حريق مي باشد. آتش هايي با دود كم يا نامرئي مانند چوب ، كاغذ ، پارچه و ..... از طريق سيستم يونيزاسيون به سرعت آشكار ميشوند و آتش هاي با دود غليظ مانند پلاستيك هاي پي وي سي كه در سيستم يونيزاسيون ضعيف عمل ميكنند ، با توجه به حرارت ايجاد شده ،در محدوده دمايي 55 تا 75 درجه سانتيگراد، از طريق سيستم حرارتي آشكار ميشوند .

اين آشكار ساز با سيستم مركزي اعلام حريق مورد استفاده قرار مي گيرد . پس ازبرقراري تغذيه،آشكارسازآماده بكار ميشود.هنگاميكه حريق تشخيص داده شد(ازطريق دود يا حرارت)، چراغ LED قرمز رنگ روي آن روشن شده و به سيستم مركزي فرمان اعلام خطر ميدهد .

در اين حالت سيستم مركزي ميتواند ضمن اعلام خطر، سيستم اطفاء را نيز فعال نمايد . پس از برطرف شدن اثر حريق، با reset كردن سيستم مركزي، آلارم قطع شده و آشكارساز به حالت عادي بازميگردد .

این دتکتور در اصل یک سنسور الکتروشیمیایی می­باشد که دارای دو صفحه­ ی آند و کاتد و محلول الکترولیت است. ساخت دتکتورهای جدید CO باعث گردیده است که این دتکتور از حالت صنعتی به دتکتور خانگی تبدیل شود.

تحقیقات انجام شده پیرامون حریق ثابت کرده است که تمامی حریق­های خانگی تولید گاز CO می­نمایند، این مطلب در نرم­افزارهای موجود کاملا مشهود است، بنابراین جایگزینی دتکتور CO به جای دتکتور دودی امری بسیار معقول و پیشنهاد استاندارد UL2075 می­باشد. هم­چنین دتکتورهای CO جدید با طول عمر بالای 5 سال با آژیر سرخود و باطری پشتیبان و قابلیت تنظیم حساسیت از 10 تا PPM 999 را داشته و امکان وصل به پانل اصلی اعلام و اطفای حریق را دارا می­باشد. هم­چنین در صورت کم شدن عمر باطری، سیستم هشدار آن به کار می­افتد.

دتکتور CO به تمامی عوامل فالت­های کاذب برای دتکتور نوری بی­تفاوت بوده و فقط به منابع تولید گاز CO حساس می­باشد. در هنگام نصب دتکتور CO در سقف، تمامی استانداردهای مربوط به دتکتور دودی رعایت می­گردد و در تنظیم حساسیت بایستی مقدار آن به حدی باشد که در حریق فعال شود نه به واسطه­ ی روشن کردن تجهیزاتی مانند آبگرمکن یا کشیدن سیگار و غیره مقایسه ی عملکرد دتکتور دودی با CO(Smoke Detector Test Fire) در این گونه تست که بر طبق EN54.pt9 انجام می­شود مقادیر مشخص دود در محل فرستاده و عکس العمل دتکتورها بررسی می­گردد. ا

شکال این نوع تست این است که نوع تولید دود یا حرارت طبیعی نبوده و مابقی متعلقات مانند CO،CO2 و ... در این آزمایش­ وارد نمی­شود. هم­چنین محل حریق طبیعی نبوده و به صورت از پیش تعیین شده می­باشد. بنابراین نسبت به حریق طبیعی دچار ضعف می­باشد. همان­طوری که پیش بینی می­شود در این تست CO دتکتور واکنش سریع­تر نسبت به دتکتورهای دودی داشته و واکنش کندتر نسبت به مابقی دتکتورها دارد. مثلا طبق استاندارد EN54، سرعت عملکرد سریعتر است نسبت به TF2و TF3 و کندتر است نسبت به TF­4 و TF5­، چرا که در تست، مقادیر تولیدی CO به اندازه­ی کافی نبوده است. (مقادیر شروع کم بوده است نتیجه گیری دتکتورهای CO نسبت به آلارم­های ناخواسته و خطا مقاوم می­باشد (تمامی حریق­های یاد شده­ی بالا از نوع حریق­های دودزا (Smouldering) بوده ­اند)

منابع زیادی وجود دارند که دتکتورهای دودی نسبت به آن­ها حساس و موجب آلارم کاذب می­شوند. در حالی که دتکتورهای CO ذاتا نسبت به آن­ها غیر حساس می­باشند، مانند بخار، گرد و غبار، مواد شیمیایی معلق در هوا، دودهای نمایشی و مواد معلق. حساسیت دتکتورهای CO فقط مربوط به به منابع تولید CO مانند اگزوز دیزل، هیترها، آشپزخانه و آلوده­کننده­های عمومی می­باشد.

در دتکتورهای CO می­توانیم آستانه(Threshold) را تغییر داده و حساسیت دتکتور را تعیین نمود . دتکتورهای CO برای نصب درمحل­هایی که دتکتور دودی آلارم کاذب به وجود می­آورد بسیار مفید است. اتاق خواب، انباری، پستو، محل­های نمایش و ... مکان بسیار خوبی برای نصب این نوع دتکتور می­باشد.

ساختار این دتکتور مانند دتکتور نوری(Optical) دوستار محیط زیست می­باشد بعضی از محدودیت­هایی که در مورد دتکتورهای CO وجود دارند و میل به کمال، ساخت یک دتکتور کامل از ترکیب CO دتکتور با دتکتور حرارتی و یا دودی را باعث می­گردد. این نوع دتکتور ترکیبی می­باشند و مانند HPO بسیار کامل و عاری از خطا است. استفاده از این نوع دتکتور و نیاز به استفاده از دتکتور یونیزه که بسیار برای محیط زیست خطرناک می­باشد را برطرف می­کند. دتکتورهای CO برای حریق­های برق، محل باطری­خانه­ی نوع نیکل کادمیم، کارخانه­ی مواد شیمیایی،حریق­های تند سوز نامناسب می­باشد و قابلیت برنامه ریزی جهت دو نوع حساسیت را دارند:

روز N=Normal

شب H=High

دتکتورهای گازی(Gas Detectors): برای تشخیص نشتی گاز و اعلام خطر قبل از به وجود آمدن حریق مخصوصاً در محل‌هایی که از گازهای سوختنی قابل اشتعال مثل CNG یا LPG استفاده می‌شود به کار می‌روند. مبنای تشخیص برخی از آن‌ها بوی گاز می‌باشد و به صورت دیواری یا سقفی نصب می‌شوند. مورد استفاده آن‌ها در آپارتمان‌ها، هتل‌ها و مراکز صنعتی می‌باشد. برخی از انواع این دتکتورها قادرند در صورت کشف نشتی گاز به یک شیر فرمان بدهند و مسیر گاز را ببندند.

نکته در دتکتورهای پیشرفته‌تر، تغییرات چگالی گاز توسط مبدل تبدیل به جریان ۴ تا ۲۰ میلی آمپر تبدیل شده و با یک کابل سه سیمه برای اندازه‌گیری و کنترل به پانل کنترل مرکزی ارسال می‌شود. همچنین سیستم‌هایی با دتکتور و تابلوی مرکزی مخصوص وجود دارند که میزان گاز مونواکسید کربن(CO) را در محیط تشخیص داده و در صورت کم بودن غلظت آن، یک سیستم تهویه را راه‌اندازی می‌کنند و در صورت زیاد بودن غلظظت، اعلام خطر می‌نمایند؛ مورد استفاده این نوع دتکتورها در پارکینگ‌های عمومی و تونل‌های زیرزمنینی و محل‌هایی می‌باشد که از سوخت‌های مونواکسید کربن زا نانند زغال یا نفت استفاده می‌کنند.

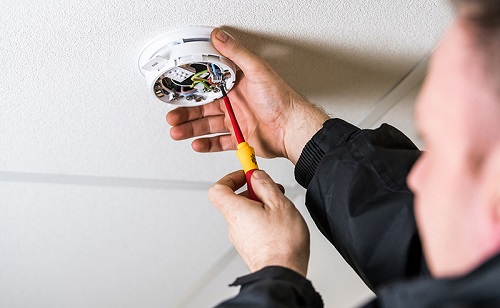

دتکتور دودی

این نوع دتکتورها به صورت سقفی نصب می‌شوند و دارای محفظه‌ای هستند که بعد از پر شدن دود به این محفظه تحریک شده و با تغییر جریان عبوری به مرکز کنترل اعلام حریق می‌نمایند.

دتکتورهای دودی یونیزاسیون(Ionization):

این نوع دتکتورها دارای یک عنصر تشعشع رادیواکتیو می‌باشند.در اثر عبور اشعه رادیواکتیو از هوای داخل محفظه و یونیزه کردن آن، مقداری جریان عبور می‌کند. در مواقعی که دود داخل این محفظه می‌شود، جریان عبوری تغییر می‌کند و باعث اعلام حریق می‌شود. به دلیل حساسیت زیاد در برابر دود، در جاهایی که حجم آتش زیاد و دود کم ایجاد می‌شود از این نوع دتکتورها استفاده می‌کندد ولی به طور کلی می‌توان آن‌ها را در مجتمع‌های مسکونی، ادارات و بیمارستان‌ها و اتاق های سرور نصب نمود. بر روی این نوع دتکتورها علامت رادیواکتیو() به معی وجود تشعشعات رادیواکتیو حک می‌شود. از نظر زیست محیطی دفع این دتکتورها بعد از اتمام شارژ آن‌ها که حدود ۸ سال طول می‌کشد مشکلاتی به همراه دارد، لذا تولید این گونه دتکورها رو به کاهش و توقف می‌باشد.

دتکتورهای دودی نوری (اپتیکال) (Optical) :

به این نوع دتکتورها، دتکتور فوتوالکتریک نیز گفته می‌شود و دارای یک سلول نوری در داخل خود می‌باشد که با ورود دود به محفظه و کم شدن نور تحریک شده و اعلام حریق می‌نماید. در محل‌هایی مانند انبار مواد PVC که در هنگام بروز حریق دود غلیظ تولید می‌شود و آتش‌سوزی به آهستگی انجام می‌گیرد استفاده از آن‌ها توصیه می‌شود.

دتکتور دودی اشعه‌ای (Beam Detectors) :

در مواردی که بخواهیم مکان وسیعی مانند یالن یک کارخانه و یا سالن موزه و… را تحت پوشش سیستم اعلام حریق قرار دهیم و نصب دتکتورهای معمولی مشکل و یا غیر اقتصادی باشد، از این نوع دتکتورها استفاده می‌گردد. این دتکتورها دارای یک قسمت فرستنده(TX) هستند که اشعه‌ ای به سمت گیرنده (RXX) می‌فرستند. این دو قسمت در دو قسمت سالن نصب می‌شوند و هرگاه عاملی مانند دود بین این دو عنصر واقع شود و ارتباط اشعه را قطع کند باعث اعلام خطر می‌گردد. در بعضی از این نوع دتکتورها فرستنده و گیرنده روی یک قسمت وجود دارد و در قسمت روبرو یک انعکاس دهنده (Reflector) نصب می‌گردد. این دتکتورها می‌توانند فضایی به پهانی ۱۴ متر و به طول ۱۰ ال ۱۰۰ متر را پوشش دهند و ارتفاع نصب آن‌ها بین ۲٫۷ تا ۲۵ متر است و ولتاژ کار آن‌ ها ۲۴ ولت DC و جریان مصرفی در حالت ساکن حدود ۵۰ mA و در هنگام حریق ۷۰ mA می‌باشد. هر چه فاصله بین گیرنده و فرستنده افزایش یابد، جریان مصرفی نیز افزایش می‌یابد. توجه: برای تشخیص دود در داکت‌های تهویه، از دتکتور دودی اپتیکال استفاده می‌شود که آن را در محفظه خاصی که به دو لوله (پراب) متصل است قرار می‌دهند و در خارج داکت نصب می‌کنند و لوله‌ها به داخل داکت می‌رود تا مقداری از هوای عبوری از داخل داکت را نمونه برداری کند. در صورت وجود دود در داخل داکت، این دود از طریق لوله‌ها وارد محفظه دتکتور شده و دتکتور اعلام حریق می‌کند.

نکاتی که باید در هنگام استفاده از دتکتورهای دودی رعایت کرد:

۱- دتکتور دود نباید در مسیر کوران هوا نصب گردد.

۲- برای تعیین محل نصب باید از استاندارد BS 5839 پیروی کرد.

۳- درمحل‌هایی که در حالت عادی دود و بخار وجود دارد، مانند موتورخانه و کنار بویلر از این دتکتور استفاده نشود. نکته: اسپری خاصی وجود دارد که برای تست دتکتورهای دودی بکار می‌رود و با پاشیدن آن به سمت دتکتور می‌توان از عملکرد صحیح آن مطمئن شد.

لیست قیمت دتکتور دودی اعلام حریق

شما می توانید جهت استعلام قیمت برندهای مختلف دتکتور دودی اعلام حریق ، به شرح ذیل از طریق راههای ارتباطی شرکت با کارشناسان ما در ارتباط باشید

• دتکتور دودی اعلام حریق زیتکس
• دتکتور دودی اعلام حریق سایان معمولی
• دتکتور دودی اعلام حریق آریاک دودی فتوالکتریک 12 ولت رله دار
• دتکتور دودی اعلام حریق آریاک فتو الکتریک 48ولت
• دتکتور دودی اعلام حریق سنس
• دتکتور دودی حرارتی اعلام حریق سنس
• دتکتور دودی اعلام حریق تسلا
• دتکتور دودی اعلام حریق آپولو انگلستان
• دتکتور دودی اعلام حریق GST
• دتکتور دودی متعارف اعلام حریق زتا

دتکتور حرارتی

دتکتورهای حرارتی نسبت به افزایش درجه حرارت حساس می باشند. هنگامی که بر اثر حریق، درجه حرارت محیط تغییرات غیر عادی داشته باشد این دتکتورها فعال می شوند.

این دتکتورها دارای یک محفظه می باشد. در داخل محفظه یک بی متال (دو نوار فلزی با جنس مختلف) وجود دارد. هوای گرم روی بی متال اثر گذاشته و گرما باعث بسته شدن کنتاکت های آن شده و دتکتور عمل می کند. این دتکتورها برای مکان هایی همچون آشپزخانه ها، موتورخانه ها و . . . مناسب می باشد. در مورد وسایل برقی نیز که شروع حریق آنها با ساطع شدن حرارت همراه می باشد که این نوع دتکتور، حرارت ناشی از وقوع حریق را در همان لحظات اولیه تشخیص داده و با بسته شدن مدار الکتریکی مربوطه به مرکز کنترل پنل اعلام کرده و اقدامات برنامه ریزی شده را بطور خودکار انجام می دهد و آژیرهای اعلام حریق نیز به صدا در آمده تا اشخاص را از وقوع حادثه مطلع کنند. این نوع دتکتور اصولا شامل دو نوع (ثابت و حساس به افزایش دما) می باشند.

نحوه عملکرد انواع اولیه این دتکتورها بدین طریق است که این دتکتورها در اثر انبساط یک نوار فلزی برای حس کردن گرما استفاده می شوند که در ساده ترین شکل آن، این نوار با رسیدن به یک دمای از پیش تعیین شده ای برا اثر انبساط خم شده و با رد کردن جریان الکتریسیته از خود، موجب فعال شدن اعلام کننده ها می شوند. در سری های جدید آن بجای نوارهای فلزی از یک مقاومت کوچک الکترونیکی کالیبره شده به عنوان شناسنده دما بکار می رود.

دمای عملکرد این نوع آشکارسازها معمولا حدود 65 درجه می باشد. دتکتور حرارتی در سیستم اعلام حریق بخصوص برای محیط هایی که بطور عادی حاوی دود هستند (همانند آشپزخانه ها، شوفاژخانه ها، لباسشویی ها و پارکینگهای اتومبیل مناسب هستند. برای استفاده از این دتکتورها بایستی به حداکثر پوشش، حداکثر فاصله بین دیوار و دتکتور، فاصله بین دتکتورها، برآمدگی های روی سقف و ... توجه نمود.

الف) دتکتورهای حرارتی ثابت ((Heat detector (fixed/static):

این نوع از دتکتورها را برای حرارتی مشخص ثابت می کنند و وقتی فعال می شوند که حرارت محیط به آن مقدار برسد و این دمای مشخص موجب تحریک دتکتور می شود. عموما این دتکتورها برای 57 درجه تنظیم می شوند البته دتکتورهای صنعتی مثلا TMP2 به راحتی قابلیت تنظیم دمای آلارم، زمانی که لازم است در این دما بماند تا از حالت هشدار به آلارم برود و تا چه دمایی این آلارم قطع نشود و ادامه یابد.

سنسور این نوع دتکتورها بیشتر بصورت فیوزی ذوب شونده یا فیوزی مبتنی بر خاصیت ترموکوپل یابی متالیک است که در هر حالت با دریافت حرارت کافی باعث عمل دستگاه می گردد. در سیستمهای اعلام حریق بیشتر دتکتورهای بی متالیک مناسبتر می باشد به سبب آنکه پس از هربار هشدار یا اخطار توانایی برگشتن به حالت قبلی خود دارند و مجددا قابل استفاده است.

قسمت متحرک بی متالیک مانند دیسک مقعری است که پس از انبساط سطحی در اثر افزایش درجه حرارت ناشی از حریق، جریان برق را در مدار برقرا می کند انواع سنسور های دتکتور حرارتی :با عنصر حساس ntc ، با عنصر حساس ptc ، نیمه هادی ، ترموکوپل جیوه ای ، آلیاژهای ذوب شونده ، پمپر هوا المنتهای عمل کننده بصورت فیوزی از آلیاژهایی از جنس بیسموت ، سرب ، قلع و کادمیم ساخته می شوند که به سرعت در درجه حرارت مورد نظر ذوب میشوند.

ب) دتکتورهای حرارتی حساس به تغییر سریع حرارت [افزایشی] ((Heat detector (static+RoR):

این نوع دتکتورها اصولا دارای سه مقاومت می باشند، یکی از آنها در ارتباط مستقیم با هوای محیط قرار دارد، دیگری دور از هوای محیط و سومی مقاومت حساس به درجه حرارت معین (درست مثل نوع حرارتی ثابت) می باشد دتکتور اولی که با هوای بیرون در ارتباط است با دتکتور دومی مقایسه می شود زمانی که تعییر چشمگیری بین دو دما باشد (مثلا 5 درجه در چند ثانیه) دتکتور پیغام هشدار به پنل می فرستد البته این مقدار تغییر دما و نیز زمان تغییر این دما برای دتکتورهای صنعتی به راحتی قابل انجام است.

این نوع دتکتورهای حساس به افزایش دما بیشتر در اماکنی چون سیلوها بکار می رود. هرگاه روند افزایش درجه حرارت هوای محدوده کاشف با روند قابل قبول دستگاه متناسب نباشد ، دستگاه اعمال حریق عمل می کند . در این کاشف المنتهای عمل کننده برحسب سرعت تغییرات درجه حرارت 12 – 15 درجه کلوین در هر دقیقه عمل می کنند در صورتیکه سرعت افزایش دما بیش از این مقدار باشد دستگاه عمل می کند . ساختمان این نوع شامل یک لوله مسی در نوع حلقوی یا محفظه در نوع نقطه ای می باشد که هرگاه هوای داخل لوله مسی یا محفظه بر اثر گرما منبسط شود ، با بالارفتن فشار مکانیکی ، دیافراگم قابل انعطاف تحت فشار داخلی جریان برق را برقرار میکند .

محفظه کاملا بسته نیست و برای حذف خطای ناشی از تغییرات فشار هوای محیط و جلوگیری از اعلام کاذب روزنه کوچکی برای دیافراگم تعبیه شده است .افزایش حرارت باید بصورت ناگهانی ، غیر عادی و سریع باشد . نوع دیگر آن از دو مقاومت مشابه ( رزیستور برقی برای احساس نمودن گرما ) استفاده شده ، یک رزیستور در معرض محیط بیرونی و دیگری در محیط بسته می باشد در حالت عادی هر دو رزیستور درجه حرارت مشابهی را حس می کنند ، در صورت بروز آتش سوزی درجه حرارت احساس شده متوسط رزیستور بیرونی بسرعت بالا می رود و دتکتور در حالت آژیر قرار میگیرد . یک مقاومت سینوس نیز وجود دارد که در درجه حرارت پیش بینی عمل می نماید . ولتاژ کار این دتکتور 12 الی 30 ولت و جریان مصرفی آن در حالت ساکن 60 میکرو آمپر می باشد .
