استانداردهای اعلام حریق

دستورالعمل ها و استانداری اعلام حریق شامل رعایت یک مجموعه قوانین و دستورالعمل ها در طراحی و اجرای صحیح سیستم اعلام در ساختمان است که این این دستورالعمل ها ، قوانینی هستند که مورد تائید سازمان آتش نشانی ایران است و برای دریافت تائیدیه پایان کار آتش نشانی ، رعایت آنها الزامی است .

 یکی از مهمترین و سختگیرانه ترین قوانین ، ایمن سازی تجهیزات آتش نشانی در هنگام حریق را مطرح میکند و آن قانون استاندارد سیستم اعلام حریق NFPA-72 است که مجموعه استانداردهای ایمنی و آتش نشانی امریکا می باشد.

در مطلب امروز قصد داریم شماری از استانداردهای سیستم اعلام حریق را بررسی کنیم :

دستورالعمل های طراحی و اجرای سیستم اعلام حریق مطابق با استاندارد NFPA-72

1-   بیشترین مساحت هر زون (منطقه) 2000 متر مربع باشد.

2-   طول هر زون حداکثر 3000 متر باشد.

3-   هر زون حداکثر می تواند شامل 24-20 المان (شستی، آژیر و ...) باشد.

4-   هر طبقه حداقل دارای یک زون باشد.

5-   برای هر پله فرار یک زون مجزا در نظر گرفته شود و شستی در مسیر پله فرار هر طبقه قرار گیرد.

6-   شاسی های اعلام حریق بهتر است در راهرو طبقات و در یک زون مجزا قرار بگیرند.

7-   در صورتی که ارتفاع سقف و کف کاذب از 80 سانتی متر بیشتر باشد، ملزم به نصب دتکتور هستند.

8-   اگر فاصله پارتیشن و سقف کمتر از 30 سانتی متر و یا ارتفاع گچبری سقف از 50 سانتی متر بیشتر باشد، به دتکتور مجزا نیاز است.

9-   در مکان هایی که دارای ولتاژ القایی هستند مانند اتاق ترانس، می بایست از سیم روکش دار در لوله بصورت یک تکه و مستقل استفاده شود.

10-     در انبارها نصب دتکتور لازم است.

11-     در صورت وجود انباری در واحدهای مسکونی نصب دتکتور حرارتی الزامی است.

12-     در صورتیکه انبارها در پارکینگ به صورت مجموعه ای باشند، نصب یک دتکتور در مسیر ورودی آنها لازم است و اگر انبارها به صورت ردیفی باشند، دتکتورها باید در فاصله 50 سانتی متری از انبارها و حداکثر 8 متر از هم نصب شوند.

13-   نصب دتکتور دودی در تمامی اتاق خواب ها و در نزدیکی تابلو کنترل برق ضروری است.

14-   در هتل ها و ساختمان های مسکونی استفاده از دتکتور دو کاناله لازم است. اما در مکان های صنعتی باید از دتکتور مجزا استفاده شود.

15-     موتورخانه ها و چاهک های آسانسور باید دارای زون جداگانه باشند.

16-     در ساختمان های دارای رایزر برق و سوله های صنعتی، باید از دتکتور مکنده دودی و یا ردیاب حرارتی کابل استفاده شود.

17-     دتکتورهای دودی نباید در مجاورت هوا نصب شوند.

18-     تابلوی اعلام حریق باید در مکانی نصب شود که به راحتی قابل روئیت افراد و نیروهای آتش نشانی باشد. مانند ورودی ساختمان، اتاق سرایداری و ...

19-     حداکثر سطح پوشش برای دتکتور دودی 100 متر مربع و حداکثر ارتفاع نصب 12 متر است.

20-     حداکثر سطح پوشش برای دتکتور حرارتی 60 متر مربع و حداکثر ارتفاع نصب 8 متر است.

21-     برای دتکتورهای دودی برد دتکتور دایره ای دارای شعاع 6.5 متر و فاصله این دتکتورها با توجه به نوع مکان و آرایش نصب 15-10.6 متر است.

22-     برای دتکتورهای حرارتی برد دتکتور دایره ای، برای محل های با ریسک بالا و مکان هایی با ریسک کمتر به ترتیب دارای شعاع 5.3 و 6.5 متر و فاصله این دتکتورها با توجه به نوع مکان و آرایش نصب 10.6-7.5 متر است.

23-     فاصله دتکتورهای دودی و حرارتی از دیوار یا پارتیشن به ترتیب 50cm تا 7m و 50 cm تا 5.5 m است.

24-     در محیط سوله افراد برای رسیدن به شستی اعلام حریق نباید فاصله بیش از 20 متر را طی نمایند.

25-     در سقف های شیبدار دتکتورها باید در ارتفاع 50 سانتی متر پایین تر از مرتفع ترین نقطه سقف نصب شوند.

26-     استفاده از سیستم اعلام حریق آدرس پذیر برای سوله های بزرگ صنعتی و ساختمان های مسکونی بزرگ الزامی است.

27-     در سیستم های اعلام حریق آدرس پذیر حداکثر تعداد لوپ 4 عدد و طول لوپ 3 کیلومتر و بیشترین تعداد المان 128 می باشد.

28-     در سیستم آدرس پذیر مسیر رفت و برگشت در یک لوله قرار نمی گیرد.

29-     در هز زون می بایست حداکثر 24 دتکتور قرار گیرد.

30-     از کابل با سیم مقطع 2-1.5 میلیمتر برای آژیرها و شاسی ها استفاده شود. کابل ارتباطی سنسورها از نوع JY-ST-Y 0.8 میلیمتر باشد.

31-     در پاساژها هر واحد دارای یک سیستم اعلام حریق مجزا و کل پاساژ مجهز به سیستم اعلام حریق مرکزی باشد.

32-     آژیرها در ساختمان های تجاری- مسکونی در فضای بیرونی نصب شوند و نیازی به ارتباط خاصی بین سیستم های اعلام حریق در این واحدها نیست.

33-     در پایان مسیر آژیرها مقاومت پایان خط در نظر گرفته شود.

34-     در صورت روکار بودن کابل کشی سیستم اعلام حریق به جای داکت پلاستیکی از لوله های فلزی استفاده شود.

35-     تابلوی اعلام حریق در حالت معمول در ارتفاع 170 سانتی متر و شستی در ارتفاع 140-120 سانتی متر نصب شود.

36-     فاصله ی شستی ها در راهروهای خلوت و پهن 45-30 متر و در راهروهای شلوغ و باریک 25-15 متر در نظر گرفته شود.

37-     شستی ها در مکان هایی نصب شود که دسترسی افراد به آنها آسان باشد. مانند: راهروها، راه پله ها و محل های خروجی و فرار

38-     در پلانی که سیستم اعلام حریق مرکزی رسم می شود تعداد کل زون ها و محل کاربری هر زون درج می شود.

39-     ساختمان مسکونی باید حداقل دارای 2 آژیر باشد.

40-     علاوه بر طبقه همکف و زیرزمین، در هر دو طبقه یک آژیر به قدرت 75 دسی بل و در هر واحد یک بیزر به قدرت 30 دسی بل نصب شود.

نمایندگی فروش سیستم اعلام حریق در تهران

امروزه با ساخت سازه ها بسیار بلند مرتبه و برج های مرتفع استفاده از انواع تکنولوژی در این سازه ها برای بالا بردن سطح ایمنی ساکنان این سازه امری بسیار لازم وضروری است. سیستم اعلام حریق از مهمترین و ضروری ترین تجهیزاتی است که در این سازه ها باید حتما مورد استفاده قرار گیرد.

Read more: نمایندگی سیستم اعلام حریق در تهران

انواع دتکتور اعلام حریق

دتکتور اعلام حریق که بر روی دیوارهای مکان های اداری، صنعتی و تجاری نصب می شود سیستم اطلاع رسانی حریق بوده که انواع مختلفی دارد و اگر تمایل دارید با انواع دتکتور اعلام حریق آشنا شوید پیشنهاد می شود در ادامه با ما همراه باشید.

Read more: معرفی انواع دتکتور اعلام حریق

در این مقاله قصد داریم که به ارائه اطلاعاتی در مورد قطعات سیستم اعلام حریق بپردازیم در صورتی که به دنبال کسب اطلاعات بیشتر در مورد قطعات سیستم اعلام حریق هستید و یا می خواهید خرید این قطعات را انجام دهید بهتر است که پیش از خرید در مورد آن ها اطلاعاتی را کسب کنید چنانچه نیاز به مشاوره و راهنمایی های بیشتر در این زمینه دارید میتوانید تماس تلفنی با شرکت آتشبان حاصل نمایید و با کارشناسان خبره و کارآزموده در این زمینه مشاوره رایگان دریافت نمایید.

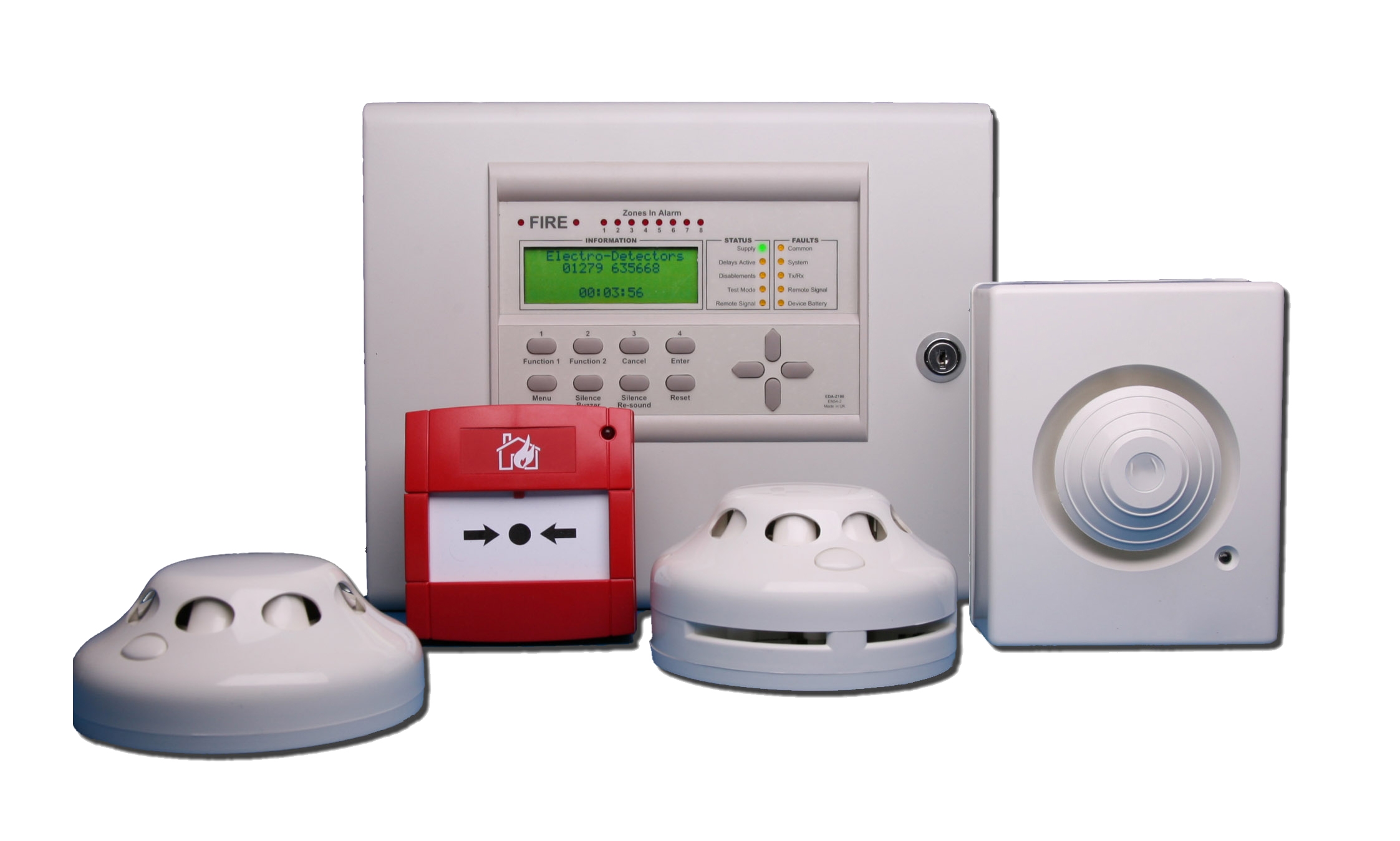

قطعات سیستم اعلام حریق

سیستم های اعلام حریق در حال حاضر به جز جدا نشدنی ساختمان ها و منازل تبدیل شده است و در ساخت هر ساختمانی باید این نوع از سیستم ها نصب و راه اندازی شود.

سیستم های اعلام حریق از یکسری قطعات تشکیل شده است که برای داشتن یک سیستم کامل وجود تمامی آن ها لازم و ضروری است از مهم ترین قطعات اعلام حریق می توانیم به دتکتورها و شستی های اعلام حریق اشاره کنیم. قطعات سیستم اعلام حریق از اجزای جدانشدنی سیستم حریق هستند مهم ترین قطعات سیستم اعلام حریق شامل دتکتورها و شستی های اطفای حریق می باشند.

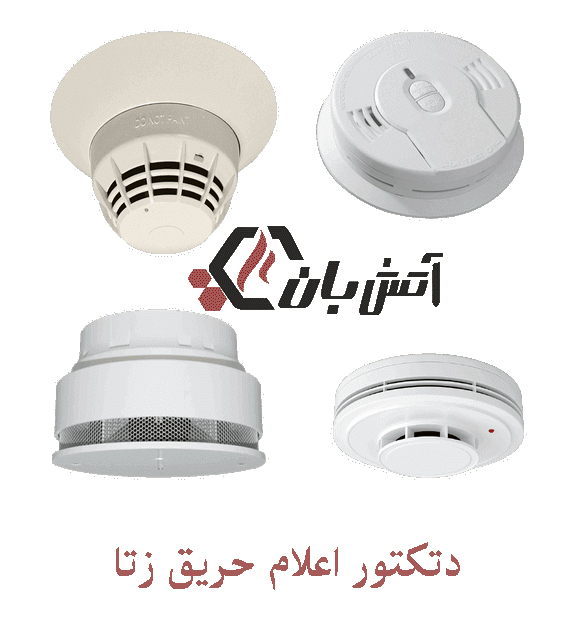

دتکتورهای اعلام حریق

دتکتورها از مهم ترین قطعات سیستم اعلام حریق محسوب می شودند که به ان ها کاشف نیز گفته می شوند دتکتور در واقع وظیفه تشخیص و حس آتش را بر عهده دارند که خود به چند دسته تقسیم بندی می شوند:

1. دتکتور دودی:

همان طور که از نام آن مشخص است این دتکتور در برابر دود حاصل از آتش حریق است و در برابر آن نیز واکنش نشان می دهد که خود در دونوع می باشد.

2. یونیزاسیون:

این دتکتور از یک محفظه تشکیل شده است که با هوای خارج از خود در ارتباط می باشد. فضای داخلی آن نیز با استفاده از رادیواکتیو یونیزه شده است. در صورتی که میان این محفظه ولتاژی برقرار گردد یون ها به سمت قطب مخالف می روند و حرکت های الکترون ها و یون ها موجب می شود که جریان الکتریکی بوجود دارد. در صورتی که حریق بوجود بیایید ذراتی که در دود وجود دارد باعث می شود که وارد محفظه رادیواکتیوی شود در نتیجه میزان جریان الکتریسته نیز کم تر می شود و بصورت خودکار واکنش دتکتور و در نتیجه فعال شدن آن را در پی دارد.

3. دتکتور دودی نوری:

یکی دیگر از قطعات سیستم اعلام حریق با توجه نوع سیستم می تواند دتکتور دودی نوری باشد که از یک منبع نوری و عنصر حساس در برابر نور برخوردار است. در صورتی که دود در محیط وجود داشته باشد انرژی نوری منحرف شده کاهش پیدا می کند و دتکتور عمل خواهد کرد.

4. دتکتور حرارتی:

این دتکتور بر خلاف دتکتورهای قبلی نسبت به افزایش حرارت حساسیت دارد لذا زمانی که حریق اتفاق می افتد و بصورت ناگهانی و غیرعادی درجه دمای محیط تغییر می کند دتکتور فعال می شود از این دتکتور بیشتر در آشپزخانه ها و موتورخانه ها استفاده می شود.

5. دتکتور شعله‌ای:

زمانی که آتش سوزی رخ می دهد امواج نوری تولید می شود که قابل دیدن نیستند لذا دتکتورهای شعله ای امکان تشخیص آن را دارند و زمانی که آتش سوزی رخ می دهد بلافاصله فعال می شوند این دتکتورها از زاویه دید خاصی برخوردار هستند که هنگام طراحی باید مورد توجه قرار گیرند.

شستی‌های اعلام حریق

یکی دیگر از مهم ترین قطعات سیستم اعلام حریق مربوط به شستی های اعلام حریق می باشد. این شستی ها نیز در دو نوع موجود هستند که شامل موارد ذیل می باشند:

• شستی معمولی:در این نوع شستی ها با فشار به صفحه آن فعال می شود و پیام برای عملکرد سیستم حریق ارسال می شود.
• شستی شیشه دار: که از یک جعبه کوچک تشکیل شده است در در داخل آن میکروسوییچ قرار دارد و با وارد کردن ضربه به شیشه فعال می شود و پیام را به سیستم ارسال می کند.

جهت کسب اطلاعات بیشتر درباره قطعات سیستم اعلام حریق و همچنین مشاوره رایگان درباره سیستم اعلام حریق، سیستم اطفاء حریق می توانید با کارشناسان شرکت آتشبان تماس حاصل نمایید.

شرکت آتش بان نماینده رسمی اعلام حریق ایران ، و اعلام حریق و اطفاء حریق در ایران می باشد و با بهترین برندهای ایرانی و جهانی از جمله اعلام حریق سنس ، اعلام حریق آنا ، اعلام حریق یونی پاس ، اعلام حریق زیتکس ، اعلام حریق زتا ، اعلام حریق تله تک ، اعلام حریق تسلا ، اعلام حریق آریاک ، اعلام حریق ماویلی ، اعلام حریق سایان می باشد.





سیستم اعلام حریق برای مجتمع های مسکونی چیست؟

نصب سیستم اعلام حریق در ساختمان های مسکونی یکی از ضروری ترین تجهیزاتی است که امروزه حتما بایتی در ساختمان های مسکونی و حتی اداری و تجاری نصب شوند. طبق قانون وضع شده تمامی ساختمان های بالای 5 طبقه باید اقدام به نصب سیستم اعلام حریق و سیستم اطفاء حریق نمایند.
